Praktikum Fisika Dasar #2 : Momen Gaya (Torsi)



Momen Gaya (Torsi)

Momen Gaya (Torsi) dalam gerak rotasi, penyebab berputarnya benda adalah momen gaya atau Torsi.

 τ = l x F

Jika antara lengan gaya l dan gaya F tidak tegak lurus maka rumusnya dapat ditulis sebagai berikut ini :

τ = l x F sin α

Keterangan :

τ = momen gaya (Nm)

l = lengan gaya (m)

F = gaya (N)

α = sudut antara antara lengan gaya l dan gaya F



Lembar Kerja Mahasiswa

Tujuan Praktikum

1.      Setelah melakukan percobaan menggunakan Virtual lab “kesetimbangan” Mahasiswa diharapkan mampu memahami arah Torsi

2.      Setelah melakukan percobaan menggunakan Virtual lab Mahasiswa diharapkan mampu memahami hubungan Gaya dan Momen Gaya

3.      Setelah melakukan percobaan menggunakan Virtual lab Mahasiswa diharapkan mampu memahami hubungan antara jarak dan Momen gaya

Langkah Kerja

1.      Bukalah website Phet > Fisika > kesetimbangan sehingga terlihat seperti gambar di bawah ini

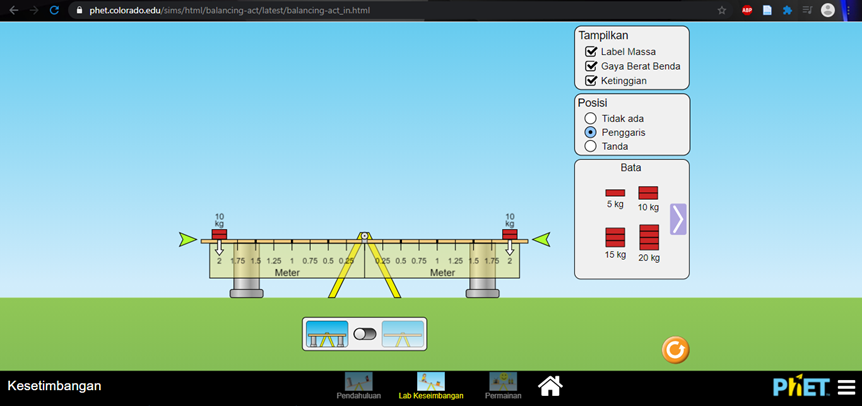

Gambar 2. 1 Gambar 2.1 Halaman awal kesetimbangan

2.      Klik tombol display pada gambar 2.1

3.      Centang semua pilihan pada menu tampilan (Label massa, arah gaya berat. dan ketinggian) dan pada kolom posisi centang pilihan penggaris seperti yang telihat pada gambar 2.2

4.      Letakkan posisi massa 15 kg seperti yang terlihat pada gambar 2.2

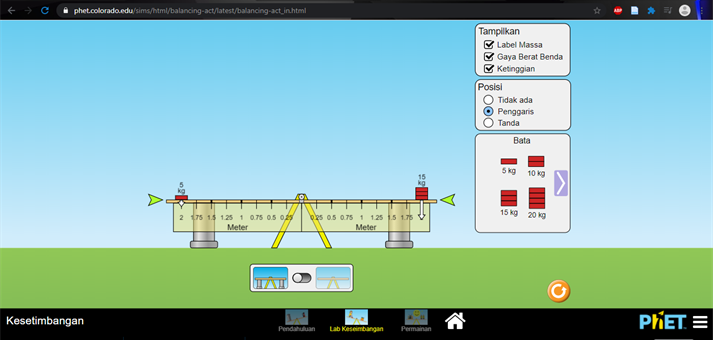

Gambar 2. 2

5.      Letakkan bata 5 kg, 10kg, dan 20kg pada ujung yang lain seperti yang terlihat pada gambar 2.3 berikut ini

Gambar 2. 3

6.      Setiap perubahan massa bata pada ujung yang lain geser tombol ke kanan seperti yang terlihat pada gambar 2.4 berikut ini

Gambar 2. 4

7.      Tulislah hasil pengamatanmu pada table 2.1

Jarak bata 1 = 2 m

Massa bata 1 = 15 kg

Jarak bata 2 = 2 m

Tabel 2. 1 Hubungan massa dan momen gaya

No	Massa Bata 2	Arah Pergerakan benda	Momen Gaya
1
2
3



8.      Ulangi kegiatan 1-4, buatlah massa 1 dan massa 2 memiliki nilai yang sama sebesar 10 kg seperti yang terlihat pada gambar 2.5 berikut ini.

Gambar 2. 5

9.      Ubah jarak massa 2 dari titik poros lalu tulislah hasil pengamatanmu pada table 2.2 berikut ini

Jarak bata 1 = 2 m

Massa bata 1 = 10 kg

Massa bata 2 = 10 kg

Tabel 2. 2 Hubungan massa dan momen gaya

No	Jarak Bata 2	Arah Pergerakan benda	Momen Gaya
1
2
3
4
5
6
7
8



Analisis Data

1.      Pada table 1 hitunglang masing-masing momen gaya pada sistem

2.      Berdasarkan data pada table 1 Buatlah  grafik hubungan gaya (F = m g) dan  momen gaya

3.      Pada table 2 hitunglah masing-masing momen gaya pada sistem

4.      Berdasarkan data pada table 1 Buatlah  grafik hubungan jarak dan  momen gaya

Berdasarkan hasil percobaan table 1 dan  2, apakah yang mempengaruhi arah perputaran pada sistem kesetimbangan

5.      Tuliskan 3 contoh penerapan momen gaya kaitanya dalam  pesawat terbang

      Kesimpulan

Apa yang dapat Anda simpulkan dari hasil percobaan dan analisis yang telah kamu lakukan
